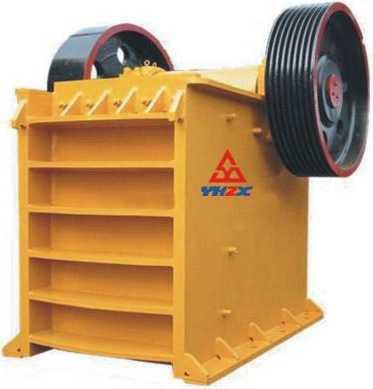

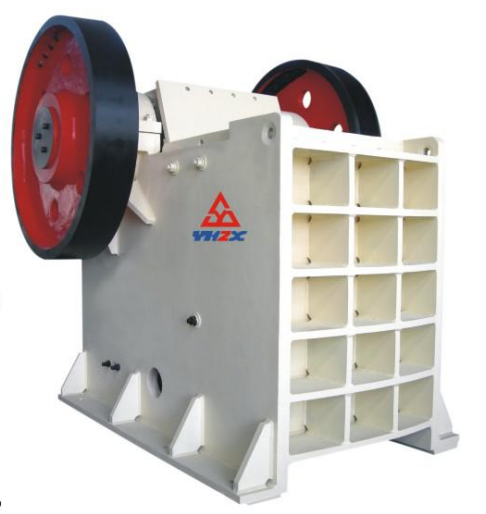

PE颚式破碎机

顎式破碎机是使用很广的破碎设备。主要特点是：

结构简单、性能可靠、操作容易、维修方便、使用安全、适用性强、价格便宜。

顎式破碎机分成复摆和简摆两种形式。

简摆顎式破碎机的特点是，在高度方向上，比复摆要低一些。更适合使用在矿坑中。破碎强度更强一些，适合破碎更坚硬的矿石。简摆式顎破有两根轴，一根是主动轴，另一根是支撑轴。由于有两根轴，在长度方向上，比复摆式要长一些。简摆式多出一个连接杆，多出一个肘板。简摆式通过偏心轴带动连接杆上下、左右运动，连接杆带动两个肘板上下运动，从而推动动顎体只在前、后一个方向上运动，称之为简单摆动，叫简摆。复摆式顎破，因为只有一根轴，安装在动顎体的顶部，在偏心轴的作用下，动顎体不仅上下，而且左右运动，称之为复杂摆动，因此叫复摆。肘板后面连有千斤顶，靠千斤顶挤压弹簧，增减垫片来调整出料口的大小, 以此实现控制出料粒度。

顎破的主要部件有：

架体、动顎、主动偏心轴、支撑轴（简摆有）、连接杆、

调整千斤顶、

型号说明

肘板、固定齿板、动顎齿板、传动轴承、动顎轴承、

皮带轮、飞轮。小型的顎破都是复摆的，大型顎破简摆的多，并且架体分成上下两厢。

型号说明：

P E F(J)XX-XX

P:破碎机

E:颚式

F(J):复摆(简摆)

XX：给矿口宽mm/100

XX：给矿口长mm/100

PEF复摆顎式破碎机技术参数表
型号规格		PEF0406	PEF0507	PEF0609	PEF0710	PEF0912
给料口尺寸	宽mm	400	500	600	750	900
	长mm	600	750	900	1060	1200
推荐更大给料尺寸mm		340	400	500	630	750
开边排料口宽度	公称尺寸mm	60	75	100	110	130
	调整范围mm	±30	±25	±25	±30	±35
排料口为公称值时的产量m'/h		18	40.5	60	110	130
主电机	功率KW	30	50	75	100	110
	电压V	380	380	380	380	380
	转速r/min	980	985	730	972	730
	长mm	1560	1930	2575	2730	5000
机器外形尺寸	宽mm	1742	1940	1840	2760	4471
	高mm	1593	2205	2373	2820	3280
机器总重（不包括电动机）kg		6550	10570	16950	27940	44130

型号规格	给料口尺寸mm		更大给料尺寸 mm	开边排矿口尺寸mm		生产能力 m³/h （排矿口为公称值时）	电动机			设备量重(不包括电机重量)
型号规格	宽度	长度	更大给料尺寸 mm		调整范围	生产能力 m³/h （排矿口为公称值时）	功率 KW	转速 r/min	电压 v	设备量重(不包括电机重量)
PEJ 0609	600	900	500	100	±25	60	75	740	380	25.9
PEJ 0912	900	1200	750	130	±35	180	110	730	380	55.3
PEJ 1215	1200	1500	1000	155	±40	310	160	492	380	110.38
PEJ 1521	1500	2100	1300	180	±45	550	250	490	380	187.60
PEJ简摆顎式破碎机技术参数表
